产品名称:CR-2000系列 电路板切割机

产品型号:CR-2000系列

发布日期:2021-6-19

产品特点:

    ■CR-2000系列 电路板切割机 技术指标1-1

    机器平台

    CR-2000     /下集尘

     双工作台

    CR-2000L    /下集尘

     双工作台

    生产性能

    CR-2000      上/下集尘

    加工范围 330*330mm

    CR-2000L     /下集尘

    加工范围 500*400mm

    软件功能
    人性化软件界面,操作简单,易学好用
    标配基准点补偿功能,有效避免定位误差
    新增更多切割模式,可进行各种不规则PCB切割
    新增离线编程模式,可实现不占用机台离线编写切割路径
    提供左右加工区,可同时执行取放料及加工切割动作,大幅增加产能
    软件具备CCD导图离线编辑功能
    切割程序扫描二维码下载功能
    切割治具二维码识别功能
    切割产品追溯功能

    可选功能

    CR-2000

    CR-2000L

    CAD图形导入功能

    自动换刀功能

    上集尘模式

    刀具检查

    切割程序扫描二维码下载功能

    切割产品追溯功能

    切割治具二维码识别功能

    5HP集尘机

    辅助工具列

    条码追溯功能

    像素运算移动

    安全光栅

    急停按钮

    安全门锁

    安全门开关

    注:※:选配;  ○:标配


    ■CR-2000电路板切割机技术指标1-2

    基板处理

    PCB零件高度

    Top面15mm,Bottom面45mm

    PCB厚度

    0.5-3mm

    铣刀直径

    0.8-3mm

    切割精度

    ±0.1mm

    重复精度

    ±0.01mm

    定位精度

    ±0.01mm

    轴    数

    4轴

    驱动速度

    XY 1000mm/s,Z 500mm/s

    切割速度

    0-100mm/s可调(根据实际情况设定)

    主    轴

    德国高速电主轴,Max 60000rpm

    切割模式

    直线,L形线,U形线,圆弧,圆,五点线,六点线

    软件版权
    Windows 7或Windows 10
    切割点离线编辑软件;
    正版视觉开发软件 OP evision
    标准切割机软件

    硬件配置

    整体焊接机架,运行稳定

    研磨级滚珠丝杠模组,定位精度±0.01mm

    高速电主轴,最大转速60000rpm

    工业电脑,稳定抗干扰

    200-500万像素工业相机

    德电气控制

    高精度运动控制卡

    安装要求

    机器重量

    600KG/ 680KG

    设备尺寸

    1800*1450*1300mm/1800*1450*1500mm

    电源要求

    三相380V,15A

    气压标准

    大于5KG 气压

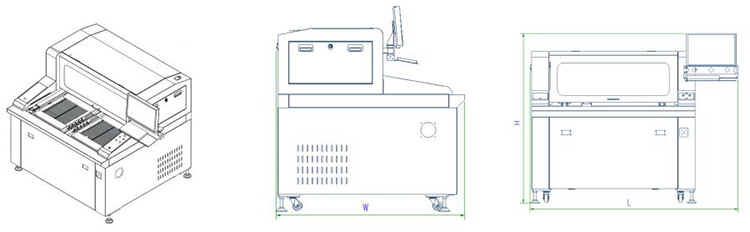

    ■CR-2000电路板切割机 尺寸

    尺寸规格

    CR-2000

    CR-2000L

    高度(H:)

    1800mm

    1800mm

    深度(L:)

    1450mm

    1450mm

    宽度(W:)

    1300mm

    1500mm
