CR-3000T
在线无治具切割机
在线无治具切割机
无治具铣刀切割机，通常指无需专用治具固定的 PCB 铣刀分板机，通过机械夹具或传送带直接固定 PCB 板，省去了传统分板需开孔治具的成本与换线时间。
铣刀(适用于邮票孔、空心连接条)。 适合电子产品多品种、中短交期的生产模式。
| 项目 | CR3000T |
| 平台尺寸 | 350*350mm |
| XYZ行程 | 800*400*100mm |

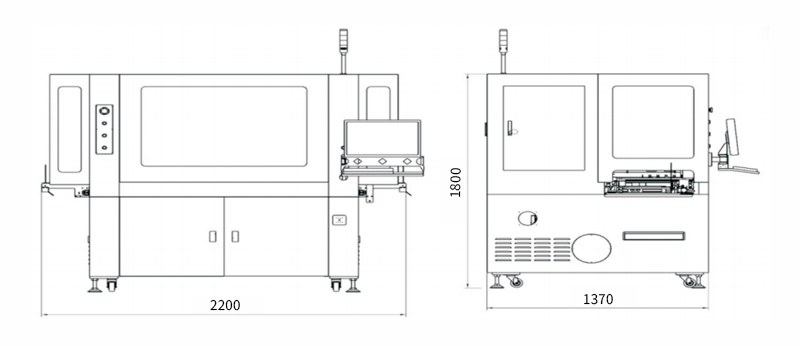

| 尺寸重量 | 2200*1370*1800mm,1150Kg |
| 设备轴数 | 7轴 |
| 加工方式 | 轨道夹板固定，无治具 |
| 切割精度 | ±0.01mm |
| 重复精度 | ±0.01mm |
| 定位精度 | ±0.01mm |
| 刀具直径 | 铣刀直径0.8-3mm;刀片厚度0.3mm |
| 刀具寿命 | 可编程设定 |
| 操作系统 | 正版Windows10处理系统 |
| 驱动速度 | XY 1000mm/s,Z 500mm/s |
| 运动伺服 | 丝杆+模组 |
| 视觉系统 | 130-500万像素工业相机 |
| 集尘方式 | 跟踪式吸尘(3HP集尘器) |
| 安全系统 | 安全门配备报警装置，防接触式光栅保护 |
| 刀具检测 | 可监控滑刀，断刀(铣刀直径检查可选配) |
| 切割速度 | 0-100mm/s可调(根据实际生产需求设定) |
| 编程方式 | CCD辅助编程(离线编程，扫描编程可选配) |
| 电压功率 | 主机：220V/2.2Kw,集尘机：三相380V/6Kw |
| 切割模式 | 直线，L形线，U形线，圆弧，圆，五点线，六点线 |
| 切割主轴 | Willtek DCS-4061可自动换刀气冷主轴，最高转速60000rpm |
| 搬运方式 | 机械手配备真空吸盘，对于较重的产品或特殊板材，会辅助使用气动夹爪 |
| 软体功能 | 自带Cpk精度测试，自带扫码系统，可追溯产品生产信息，可对接Mes系统 |
