CR-3000
在线式切割机
在线式铣刀分板机是一种全自动集成到SMT (表面贴装技术)生产线中的设备,能够通过轨道接驳前后端设备,实现 PCB 拼板的自动上料、定位切割、抛废料、下料全过程,无需人工干预,主要适用于大批量、少品种的规模化生产。

核心特点
节省人力

完全自动化,一人可看管多台设备。

效率更高

无缝衔接生产线,省去人工搬运和等待的时间。

提高品质

避免人为因素造成的损坏,保证产品质量稳定。

拓展性广

允许根据产能需求进行功能扩展,如自动装盘,直接对接流水线,进一步提升自动化水平。

数据追溯

自动记录生产数据,进行SPC 分析,并支持通过Web Service 上报,与MES 系统无缝对接,实现生产数据闭环管理。

工艺类型

铣刀(适用于邮票孔、空心连接条)。

适用产品

消费电子:智能手机、平板电脑、笔记本及周边产品。

汽车电子:车载娱乐系统、控制单元模块。

通信设备:基站设备、路由器、交换机。

工业控制:精密仪器、电源模块。

其他领域:智能家居、医疗器械、航天航空等。

技术参数
项目CR3000CR3000L
平台尺寸350*350mm500*400mm
XYZ行程800*400*100mm900*540*100mm

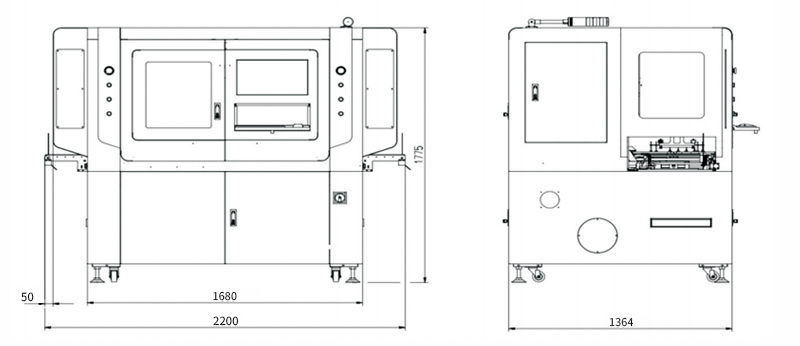

尺寸重量1680*1364*1775mm;1140Kg2200*1364*1775mm;1166Kg
设备轴数7轴
加工平台双平台
切割精度±0.05mm
重复精度±0.01mm
定位精度±0.01mm
铣刀直径0.8-3mm
铣刀寿命可编程设定
操作系统正版Windows10处理系统
驱动速度XY 1000mm/s,Z 500mm/s
运动伺服松下驱动器+松下400W电机
视觉系统130-500万像素工业相机
集尘方式上、下集尘方式可根据客户产品需求选择
安全系统安全门配备报警装置,防接触式光栅保护
刀具检测可监控滑刀,断刀(铣刀直径检查可选配)
切割速度0-100mm/s可调(根据实际生产需求设定)
编程方式CCD辅助编程(离线编程,扫描编程可选配)
电压功率主机:220V/2.2Kw,集尘机:三相380V/6Kw
切割模式直线,L形线,U形线,圆弧,圆,五点线,六点线
切割主轴Willtek DCS-4061可自动换刀气冷主轴,最高转速60000rpm
搬运方式机械手配备真空吸盘,对于较重的产品或特殊板材,会辅助使用气动夹爪
软体功能自带Cpk精度测试,自带扫码系统,可追溯产品生产信息,可对接Mes系统
