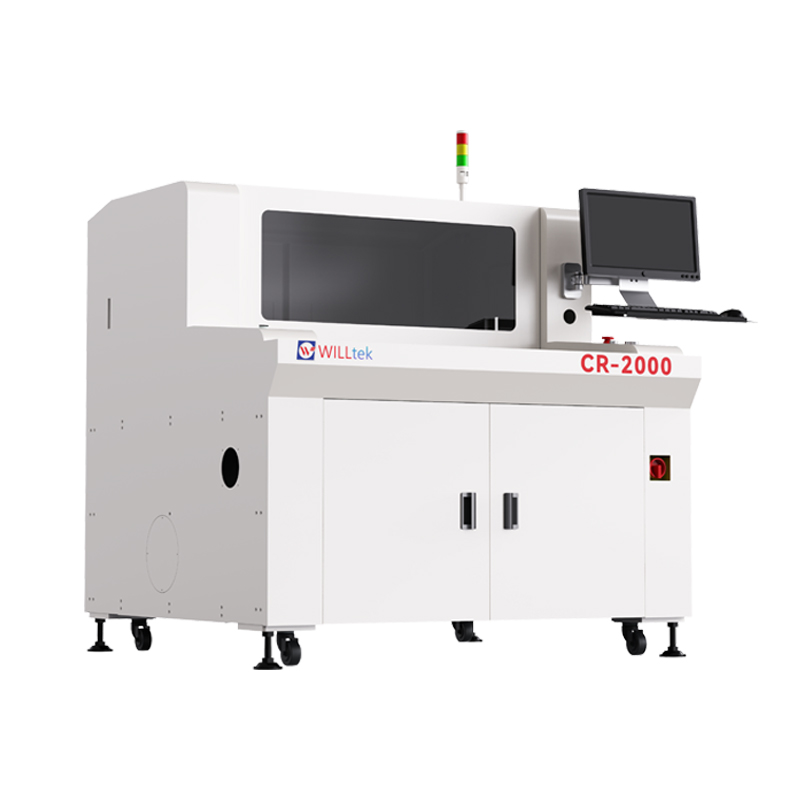

CR-2000
离线式切割机
离线式切割机
离线铣刀分板机是一种独立于生产线，需要人工进行上下料的PCB 分板设备，主要应用于 SMT (表面贴装技术)领 域，用于将拼板切割成独立单元。具备精度高、灵活性强的特点，适合中小批量、多品种的生产模式。
铣刀(适用于邮票孔、空心连接条)。 通讯、智能穿戴、汽车电子等高精度、高产能的通用 PCB 分板需求。
| 项目 | CR2000 | CR2000L |
| 平台尺寸 | 350*350mm | 500*400mm |
| XYZ行程 | 800*400*100mm | 900*540*100mm |

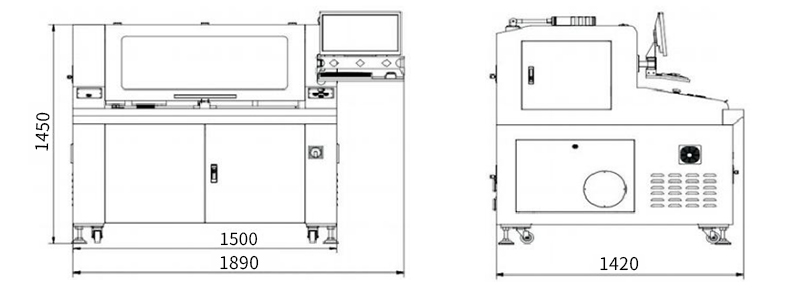

| 尺寸重量 | 1300*1360*1500mm;600Kg | 1500*1420*1450mm;680Kg |
| 设备轴数 | 4轴 | |
| 加工平台 | 双平台 | |
| 切割精度 | ±0.1mm | |
| 重复精度 | ±0.01mm | |
| 定位精度 | ±0.01mm | |
| 铣刀直径 | 0.8-3mm | |
| 铣刀寿命 | 可编程设定 | |
| 操作系统 | 正版Windows10处理系统 | |
| 驱动速度 | XY 1000mm/s,Z 500mm/s | |
| 运动伺服 | 松下驱动器+松下400W电机 | |
| 视觉系统 | 130-500万像素工业相机 | |
| 集尘方式 | 上、下集尘方式可根据客户产品需求选择 | |
| 安全系统 | 安全门配备报警装置，防接触式光栅保护 | |
| 刀具检测 | 可监控滑刀，断刀(铣刀直径检查可选配) | |
| 切割速度 | 0-100mm/s可调(根据实际生产需求设定) | |
| 编程方式 | CCD辅助编程(离线编程，扫描编程可选配) | |
| 电压功率 | 主机：220V/2.2Kw,集尘机：三相380V/6Kw | |
| 切割模式 | 直线，L形线，U形线，圆弧，圆，五点线，六点线 | |
| 切割主轴 | Wiltek DCS-4061可自动换刀气冷主轴，最高转速60000rpm | |
| 软体功能 | 自带Cpk精度测试，自带扫码系统，可追溯产品生产信息，可对接Mes系统 | |
